Ролики подавального механізму напівавтоматів для сталевого дроту, діаметри 0.6-0.8 мм;1.0-1.2 мм

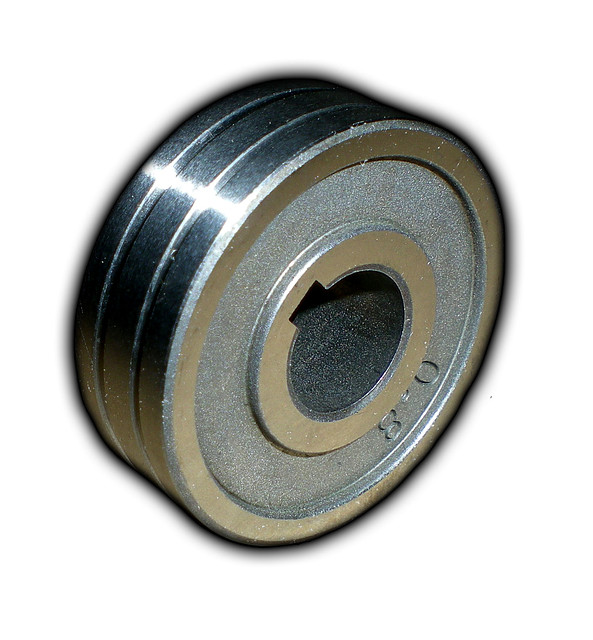

Ролик 30х10х10 (V) 0.6-0.8 ; 0.8-1.0 ; 1.0-1.2 мм призначений для роботи сталевого зварювального дроту діаметрами 0.6; 0.8 ; 1.0 ; 1.2 мм. На поверхню нанесені дві канавки, тип кріплення на валу — шпанка. Таким роликами комплектуються механізми подавання дроту, встановлені на багатьох напівавтоматах.

Підіймальний ролик — змінна запасна частина до подавального механізму. Усередині механізму ролик подавання кріпиться на валу змінної відомої шестерні. Підіймальний ролик відповідає за вирівнювання дроту та його рух від касети через відповідний спіраль і зварювальний пальник безпосередньо до зони зварювання. Через постійне тертя в процесі експлуатації ролик зношується. Щоб забезпечити достатню міцність ролики, роблять із легованих або високовуглецевих сталей, а також піддають термічній обробці.

Щоб підібрати потрібний ролик під подавальний механізм, потрібно знати необхідні геометричні розміри (ширина, а також посадковий і зовнішній діаметри), тип посадкового паза, а також діаметр і склад зварювального дроту. Для сталевих дротів застосовуються ролики з канавками V типу, а для м'яких алюмінієвих — ролики з канавкою U типу. Конфігурація з U-подібним канавком менше деформує дріт у процесі роботи. У найпоширенішому варіанті на ролик наносяться дві канавки, кожна під конкретний діаметр дроту, але трапляються й ролики з однією універсальною канавкою.
